FY-LMM02 — настольный станок лазерной маркировки и гравировки

FY-LMM02 — настольная рабочая станция с ручной загрузкой деталей. В единой компоновке размещены рабочая платформа, органы управления и регулируемая маркирующая головка. Подбор начинается с материала, габаритов детали и требуемого результата; затем согласуются источник, объектив, оснастка и состав поставки.

Запросить комплектацию FY-LMM02 — форма на английском

Настольный лазерный маркиратор FY-LMM02 в волоконной комплектации — На фотографии показана волоконная комплектация настольной платформы FY-LMM02.

Для каких задач подходит настольное исполнение

Рассмотрите эту компоновку для деталей подходящего размера, шильдиков и партий с ручной загрузкой. Она также может использоваться для отработки образцов до запуска согласованной задачи в серийную работу. До заказа проверьте габариты детали вместе с оснасткой, ход колонны, место на столе и доступ оператора.

Выберите источник, объектив и состав поставки вместе

Параметр	Что согласовать до заказа
Лазерный источник и номинальная мощность	Источник и номинальная мощность выбираются для конкретного материала и требуемого результата. Сравните волоконный источник, MOPA, CO2 и УФ-варианты; для каждого нужна собственная согласованная спецификация. На фотографиях показана волоконная комплектация.
Объектив и поле маркировки	Укажите размер макета, минимальный элемент, требуемую глубину или контраст и доступное рабочее расстояние. Поле выбирают вместе с объективом и оснасткой.
Рабочая зона	Проверьте габариты детали вместе с оснасткой, ход колонны и доступное место на столе по чертежу выбранной машины.
Загрузка	Ручная загрузка на стол. Поворотная ось и требования к повторяемости позиционирования согласуются отдельно.
Производительность	Согласуйте результат на образце и целевое время полного цикла для вашего материала, макета и способа загрузки.
Комплект поставки	Подтвердите контроллер, программное обеспечение, компьютер, охлаждение, вытяжку, ограждение, оснастку и электропитание для места установки.

В существующем руководстве по выбору мощности 20, 30 и 50 Вт — на английском рассматривается подбор мощности. Это не означает, что каждый тип источника или каждая комплектация FY-LMM02 доступны во всех этих исполнениях. Окончательные значения фиксируются в согласованной спецификации машины. Одна мощность не определяет глубину, время маркировки, контраст или читаемость кода.

Материалы и ограничения применения

Для маркировки металла укажите сплав, состояние поверхности, размер изображения и требуемый контраст. Для пластика, покрытий, цветовых эффектов и чувствительных поверхностей сообщите точный состав материала и критерии приёмки. Одна комплектация не считается подходящей для всех материалов; подтвердите результат на репрезентативном образце.

Поворотное устройство для цилиндрических деталей оценивается после уточнения диаметра, длины, массы и положения маркировки. Если нужна рабочая камера, сравните закрытую FY-LMM02-C — описание на английском; если важно отдельное размещение шкафа, рассмотрите FY-LMM03 — страница на английском. Защиту и вытяжку согласуйте для конкретного процесса.

Фотографии и видео машины

На фотографиях показаны конструкция и доступ к рабочей зоне волоконной комплектации. Окончательный состав поставки определяется выбранным источником, объективом и дополнительным оснащением.

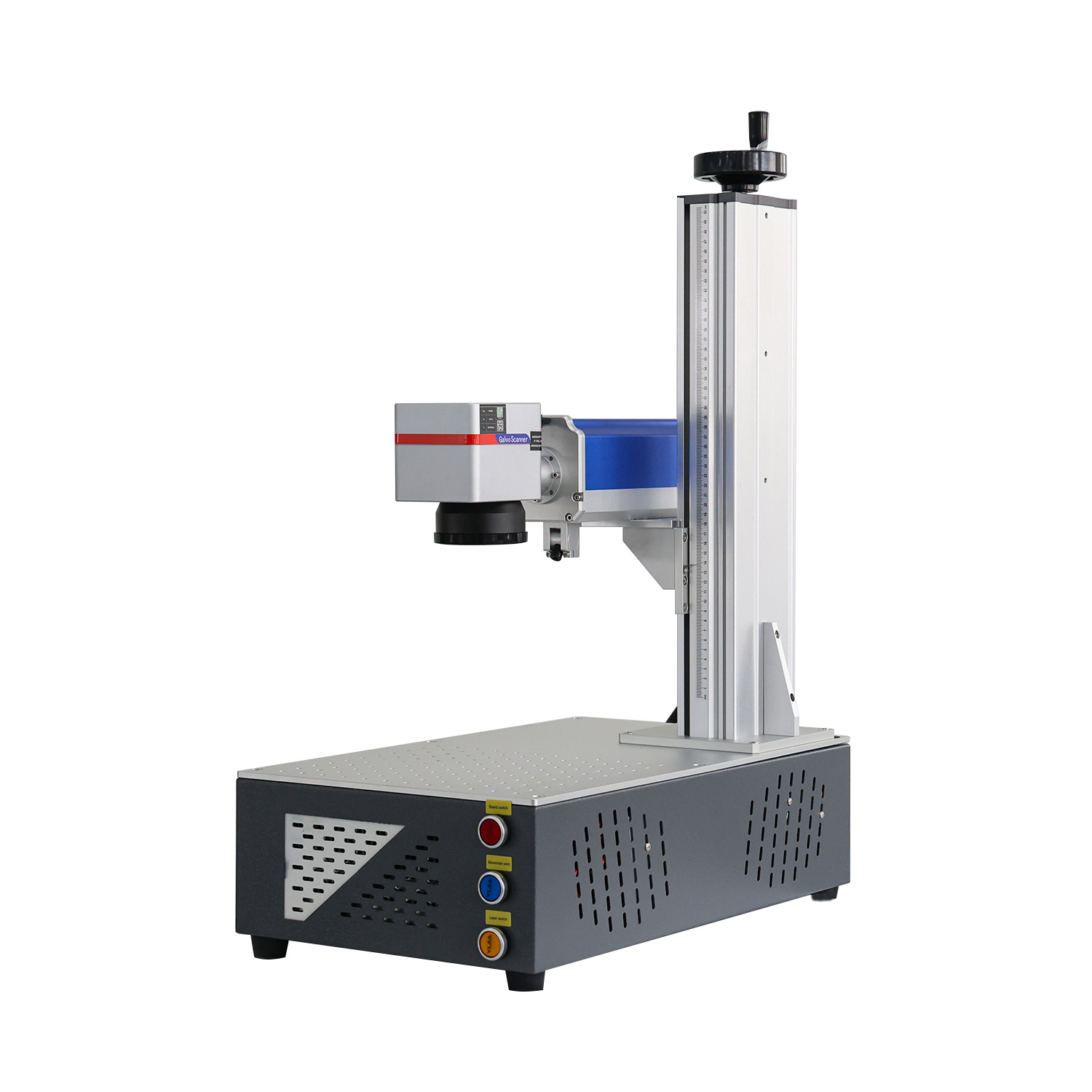

Доступ спереди к рабочему столу и органам управления FY-LMM02 — Вид спереди. На открытом столе размещаются детали и оснастка; органы управления находятся на встроенном основании.

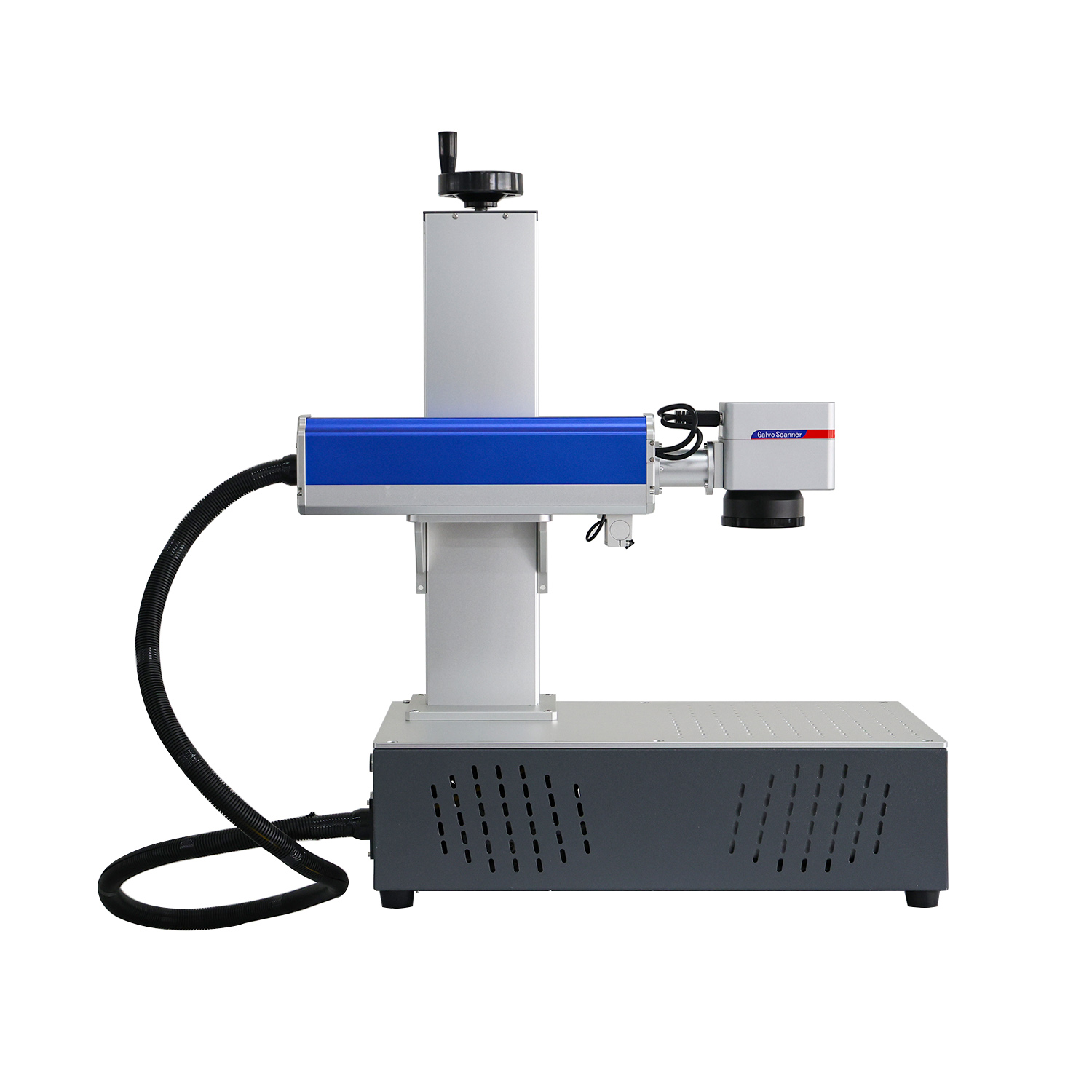

Вид сбоку на рабочую станцию FY-LMM02 и регулируемую вертикальную колонну — Вид сбоку. При планировке рабочего места оставьте пространство для колонны, кабелей и загрузки деталей.

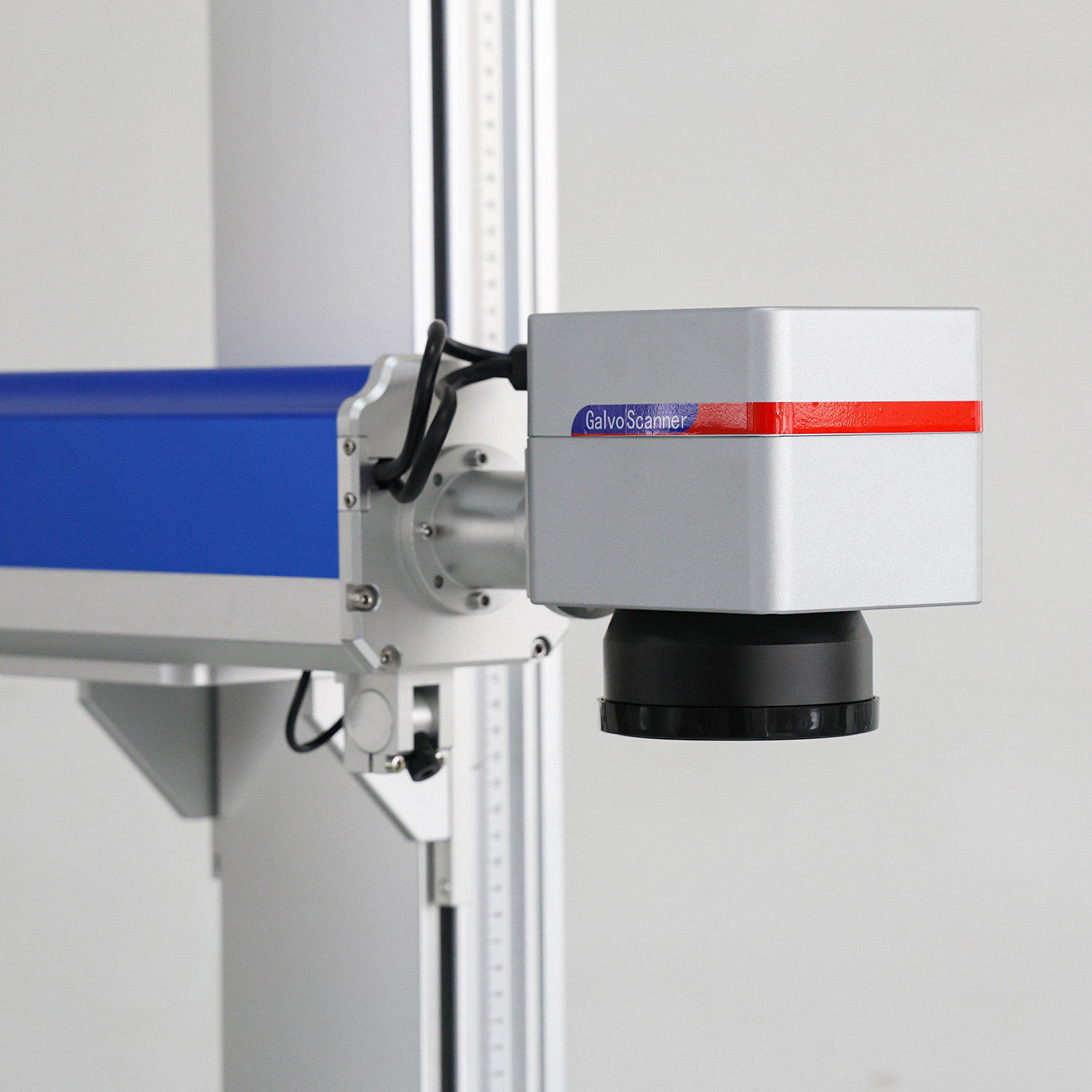

Крупный план маркирующей головки и объектива FY-LMM02 — Маркирующая головка и объектив. Поле объектива подбирают по размеру макета, фокусу и требуемой детализации.

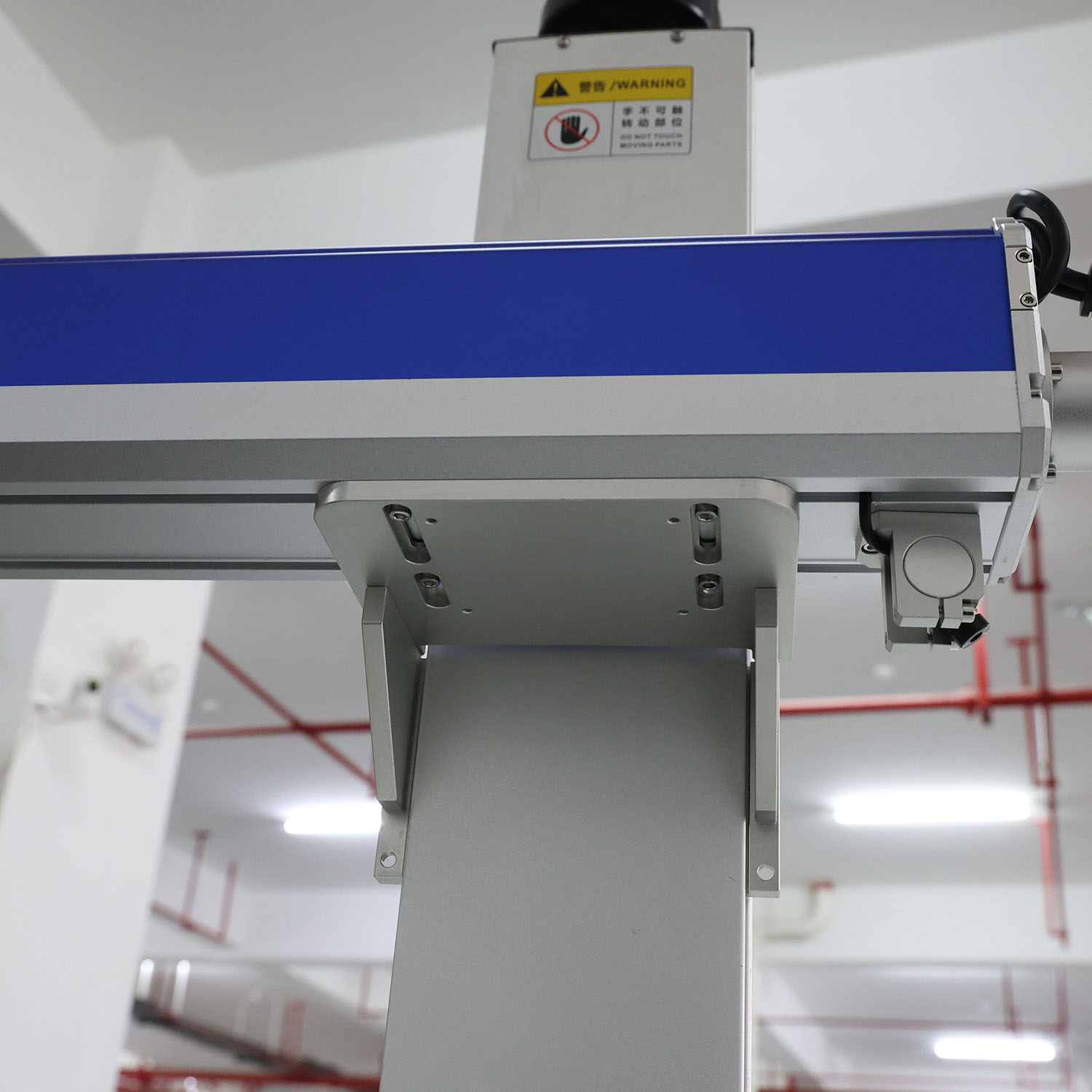

Крепление маркирующей головки и колонна регулировки высоты FY-LMM02 — Крепление головки и колонна. Проверьте зазор с установленной деталью и поворотной осью, если она нужна.

Беззвучный видеообзор машины длительностью 18 секунд. Он показывает конструкцию и доступ оператора; это не испытание скорости или качества обработки.

Зафиксируйте условия испытания образца

В протоколе указывают точный материал и поверхность, источник и мощность, поле объектива, размер макета, оснастку, время маркировки, полный цикл с загрузкой и результат проверки. Сохраните фотографию с подписью условий испытания и контрольный образец. Универсальная скорость, глубина или одинаковый результат на любых материалах здесь не заявляются.

Документы и руководства по выбору

Скачать руководство по применению — PDF на английском, 6 страниц. Оно помогает подготовить требования и испытание образца; оно не заменяет согласованную техническую спецификацию и инструкцию по эксплуатации поставляемой машины.

Что отправить для расчёта предложения по FY-LMM02

Укажите точный материал и поверхность, приложите фотографию или чертёж, размеры детали и макет. Добавьте требуемый контраст или глубину, объём выпуска, целевое время цикла, электропитание, потребность в поворотной оси, место установки и предполагаемый способ проверки результата. Вместе с предложением запросите подробный перечень включённого оборудования.

Запросить испытание образца и комплектацию FY-LMM02 — форма на английском
